금형보관랙은 파렛트랙에 선반을
전방으로 슬라이드 시킨 랙으로
스페이스 효율이 좋은 重量보관고입니다.
천정의 크레인과 호이스터를 사용해서
선반의 금형을 자유롭게 수납
할 수 있으며 반제품, 치구, 금형등을
수납관리하는데 적격입니다. 훠크리프트처럼
넓은 통로가 필요 없으며 좁은
공간의 공장이나 창고에서 스페이스를
잘활용할 수 있습니다.
|
|
|
|
|
|
|
|
|

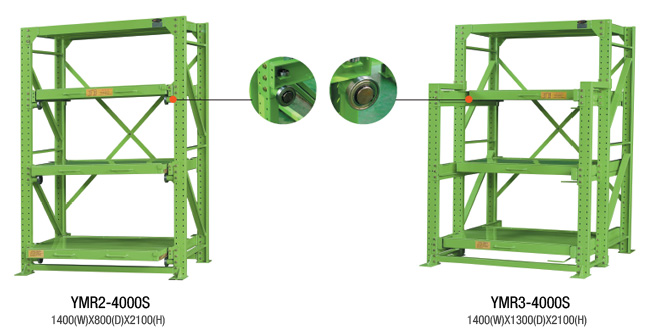

YMR2-4000S
1400(W)×800(D)×2100(H)
|
|
슬라이드선반3단, 고정선반1단
선반스트로크
: 500mm(단상Rail)
선반스트로크
: 800mm(이중Rail)
선반높이
조정피치: 90mm
(연결형은
YMR2-4000A, YMR3-8000A)
|
|
|
|
|
|
선반의
내하중…
… …
1,000kg(2주식)
|
|
선반의
내하중…
… …
2,000kg(3주식)
|
|
|
|
|
호이스트
크레인의 사용예
|
|
|
|
|
|
|
|
|
|
|
|
|
유일의 독자적인
서스펜션기구로 선반을
전방에 슬라이드
시킴(최상단은 고정선반)
베아링홀더로 내구성을
확보하고 선반을
밀어내는 스트로크는
500mm, 800mm 2가지가
있으며 안전스토퍼부착으로
작업시에도 안전하며
선반의 높이를 90mm간격으로
조정 할 수 있습니다.
|
|
|

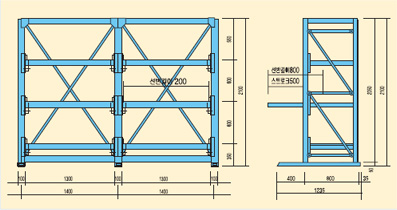

사진과 도면은 단면타입입니다.
뒷면에 연결재(Row-Spacer)를
사용하여 양면타입도
가능합니다. 단면타입에는
안정좌를 부착하고
양면타입에는 기둥하부에
앙카볼트로 바닥에
고정합니다.
|
|
|
|
|
|
|
