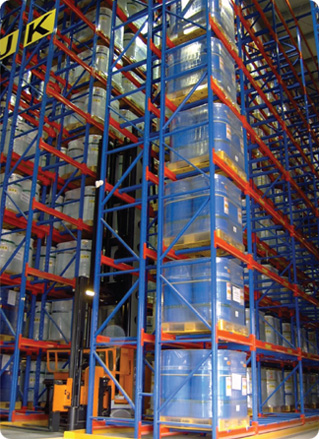

물동량이 대량인 경우 건물의
높이에 여유가 있으면 하이랙은
대단히 경제적입니다. 이 시스템의
잇점은 높이 쌓기 전용의 Fork-Lifter를
사용하고, 최소의 통로폭으로
공간을 최대한도로 이용하게 되고
충진효율을 높일 수 있습니다. 전용의
3방향지게차를 사용하기 때문에
보통 파렛트랙에 비해서 약 1/2의
통로폭으로 2~3배의 높이 쌓는
보관이 가능합니다.
|
|
|
|
|

|
|
|
|

|
|

|
Rack은 어느 형의 훠크 기종에도
사용할 수 있으며 규격범위가
넓고 부재의 정도가 높아, 높이
13m까지 설치가 가능합니다. 설치
바닥에는 주의를 요해서 엄격한
평면도가 요구됩니다.(±3~5mm)
|
|

|
3방향 지게차 종류는 지상에서
조작하는 형태(Man-Up)와 운전실이
상하로 이동하는 형태(Man-Down)의
2종류로 크게 나누어지므로 작업목적에
따라 선택하여야 합니다.
|
|

|
높은 곳에서 하역의 경우,
파렛트 사이즈, 화물의 형태는
일정해야 됩니다. 사용하는 파렛트의
크기나 화물의 높이에 따라서
하중의 중심이 변하고 지게차
허용하중도 높이에 따라 변하므로
미리 지게차 사양의 충분한 확인이
필요합니다.
|
|

|
파렛트 크기는 훠크 능력으로
최대 폭 1,200m/m깊이 1,200m/m까지가
일반적이고 그것을 넘는 것에
파렛트 종류에 따라 여러 제약이
있습니다.
|
|

|
랙자체가 건물의 구조골격을
형성하고 랙에 지붕, 외벽을 직접
붙인 빌딩식 하이랙 시스템도
있습니다. 비용은 건물과 랙을
별도 구성하는 경우 대비 20%~30%
절감효과를 기대할 수 있습니다.
|
|
|
|
|
설치
사례 1 (H제철)
|
|

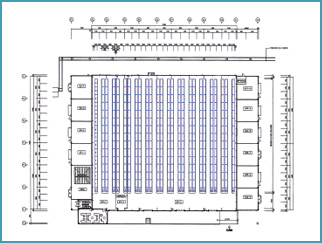

파렛트
5100개 보관 레이아웃
|
|

|
|
|
|
<조건>
|
| 창
고 면 적 : 55M ×
48M =2640㎡(799평)
|
| 파렛트사이즈
: 1200(W)×1200(D)×1300(H)
|
| 하
중 : Max 1200㎏
/ Pallet
|
| 충
진 율 : 85%
|
| 훠
크 리 프 트 : 3-Way
Forklifter
|
| 높
이 : 13m
|
|

|
|
|
|
|

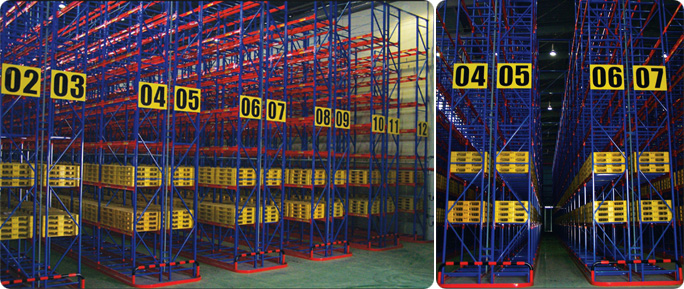

설치 사례 2 (T화학회사)
|
|
파렛트 6800개 보관 레이아웃
|
|

|
|
|
|
<조건>
|
| 창
고 면 적 : 55M ×
48M =2640㎡(799평)
|
| 파렛트사이즈
: 1200(W)×1200(D)×1300(H)
|
| 하
중 : Max 1200㎏
/ Pallet
|
| 충
진 율 : 85%
|
| 훠
크 리 프 트 : 3-Way
Forklifter
|
| 높
이 : 13m
|
|

|
|
|
|
|

|
|

|
|
|
|
